Este cenário mostra uma ICP simples, ou seja, dilatação com balão seguida de implantação de stent. Cateteres de imagem (IVUS, OCT, angioscopia) e FFR também são aplicáveis. O treinamento sob fluoroscopia de raios X é mais benéfico.
Modelo CTO
Coronária

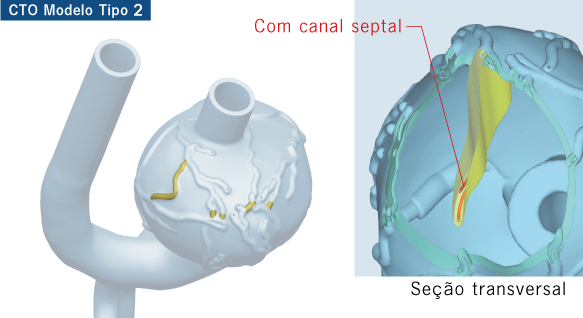

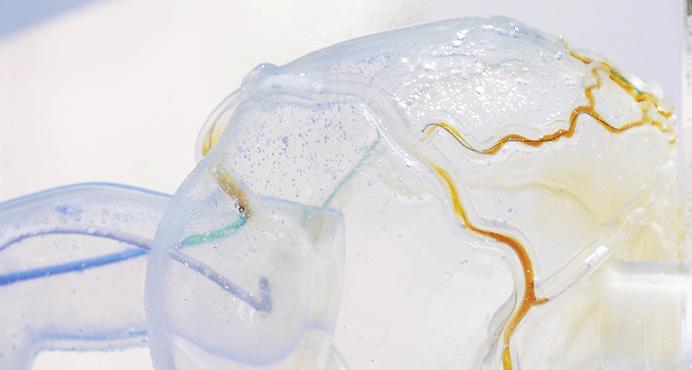

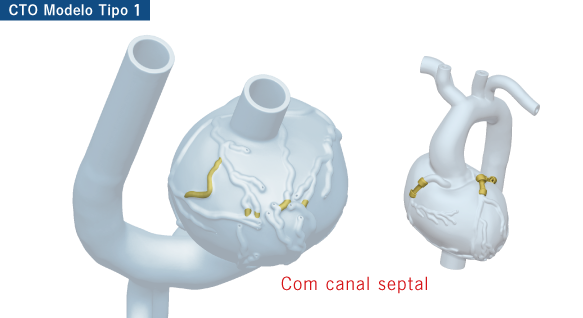

Este é um modelo de doença de oclusão total crônica. Ele apresenta vários canais colaterais entre a LAD e a RCA e entre a LCX e a RCA. A LAD, a LCX e a RCA têm seus próprios bolsos, de modo que, se a parte do vaso com CTO for colocada no bolso da RCA, tanto a abordagem anterógrada da RCA quanto a abordagem retrógrada da LAD podem ser simuladas e vice-versa.
Os vasos de oclusão podem ser selecionados alterando-se a posição da parte substituível da artéria coronária.
Partes da lesão [ destacáveis e descartáveis ]

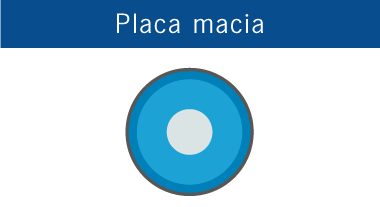

Estenose de 75% com placa macia adequada para colocação direta de stent.
75% de estenose com calcificação concêntrica adequada para rotablation.
100% de oclusão total fácil de passer

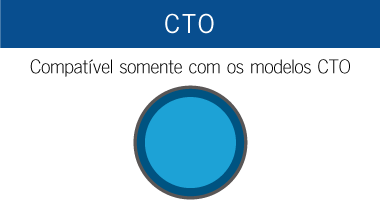

100% de oclusão total. (Dureza: nível 1 a 5)

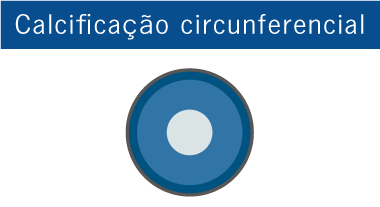

Estenose de 75% com calcificação concêntrica adequada para aterectomia.

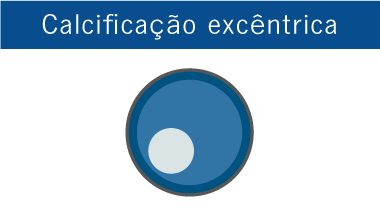

Estenose de 75% com calcificação excêntrica adequada para aterectomia.

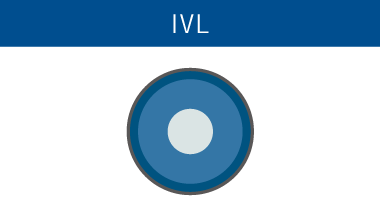

Estenose de 75% adequada para IVL

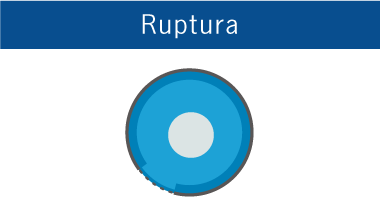

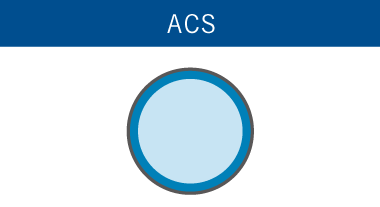

Para cenário de resgate “Ruptura Coronariana”
Adequado para colocação de stent sob visão de câmera
Adequado para implante de stent em raio X
CalcificaçãoLesão calcificada tanto para câmera quanto para raio X

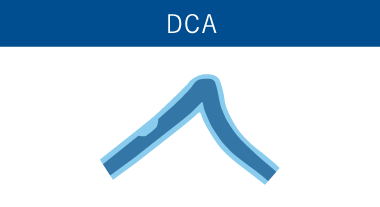

Placa macia visível por IVUS adequada para DCA
- Compatible Operating Procedure
-
Model CAG PCI CABG CTO BIF Angiografia coronariana (CAG) 〇 〇 〇 〇 〇 PCI/CAG para revascularização do miocárdio 〇 Trombectomia para ACS 〇 〇 〇 Imagem de IVUS / OCT 〇 〇 〇 〇 Reserva de fluxo fractal (FFR) 〇 〇 〇 〇 Implantação de stent 〇 〇 〇 〇 Aterectomia (Rotablação/OA) 〇 〇 〇 〇 Litotripsia intravascular (IVL) 〇 〇 〇 〇 Aterectomia coronariana direcional
(DCA)〇 Procedimento de bifurcação
Implantação de stent KBT/Culotte e Crush〇 Oclusão total crônica (CTO) 〇 Ruptura coronariana (stent coberto) 〇 〇 〇 〇* Coiling para perfuração coronariana 〇 〇 〇 〇 〇 *somente para RCA
- Procedimentos recomendados
-
Stent (procedimento de ICP simples)
Aterectomia (procedimentos de redução de volume)
Esse cenário permite que os alunos entendam a estratégia por trás do tratamento de várias lesões, especialmente a calcificação grave. Com partes de vasos calcificados, é possível praticar a técnica de debulking com os dispositivos Rotablator e Directional Coronary Atherectomy (DCA). O treinamento sob fluoroscopia de raios X é mais benéfico.
ACS (trombectomia, balão e implante de stent)
Esse cenário facilita a estratégia de PCI emergente, incluindo trombectomia seguida de dilatação com balão e implantação de stent. Em um caso bem-sucedido, é possível ver algum trombo em uma seringa junto com uma bela angiografia final.
- Stent (procedimento de ICP simples)
-
Este cenário mostra uma ICP simples, ou seja, dilatação com balão seguida de implantação de stent. Cateteres de imagem (IVUS, OCT, angioscopia) e FFR também são aplicáveis. O treinamento sob fluoroscopia de raios X é mais benéfico.
- Aterectomia (procedimentos de redução de volume)
-
Esse cenário permite que os alunos entendam a estratégia por trás do tratamento de várias lesões, especialmente a calcificação grave. Com partes de vasos calcificados, é possível praticar a técnica de debulking com os dispositivos Rotablator e Directional Coronary Atherectomy (DCA). O treinamento sob fluoroscopia de raios X é mais benéfico.
- ACS (trombectomia, balão e implante de stent)
-
Esse cenário facilita a estratégia de PCI emergente, incluindo trombectomia seguida de dilatação com balão e implantação de stent. Em um caso bem-sucedido, é possível ver algum trombo em uma seringa junto com uma bela angiografia final.
- Procedimentos de resgate recomendados
-
Coiling para perfuração coronariana
Perfuração coronariana
Procedimento de enrolamento
Coiling bem-sucedido
Técnica de pingue-pongue para ruptura coronariana
Ruptura coronariana
Oclusão por balão
Cateter-guia duplo
Técnica de ping-pong
Stent coberto
Stent bem-sucedido
- Coiling para perfuração coronariana
-
Perfuração coronariana
Procedimento de enrolamento
Coiling bem-sucedido
- Técnica de pingue-pongue para ruptura coronariana
-
Ruptura coronariana
Oclusão por balão
Cateter-guia duplo
Técnica de ping-pong
Stent coberto
Stent bem-sucedido
- Basic Set
-

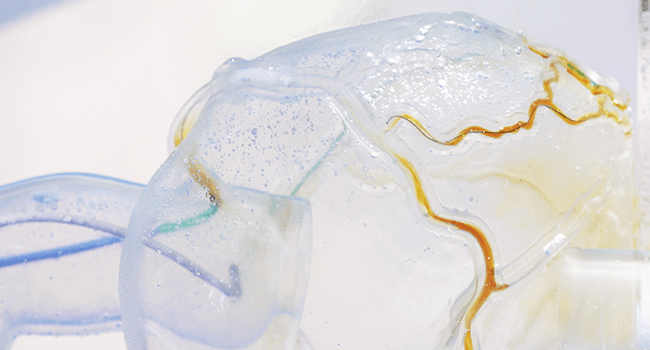

Modelo de coração para CTO
Um modelo de coração adequado para treinamento prático em CAG e PCI sob fluoroscopia de raios X na sala de cateterismo. A implantação do stent e a manipulação do fio-guia podem ser simuladas com esse modelo.
Tanque inteligente para coronária
Tanque transparente que proporciona alta visibilidade para a simulação do uso do cateter com ou sem fluoroscopia de raios X. Não são necessários mais de seis litros de água para o treinamento.
Bomba HEARTROID Tipo 1
Nossa bomba pulsátil de desenvolvimento exclusivo pode ser ajustada em 30-120 bpm (1600-4000 ml/min em volume de fluxo). Imagens coronárias realistas são obtidas por padrões específicos do movimento do cilindro. A bomba e o tanque são conectados com conectores fáceis de preparar para evitar vazamentos de água e perdas de tempo.
Tubos com bainha
Tubos especiais com bainha.
Número de tubos: 2 ( 6･8Fr )
Lubrificante
Lubrificante especial para revestir a superfície interna do modelo de coração.
1 fl. oz. (dura 20 revestimentos)
Mangueiras
Mangueira com junta de um toque.
- Modelo de coração
-
Modelo de coração para CTO
Um modelo de coração adequado para treinamento prático em CAG e PCI sob fluoroscopia de raios X na sala de cateterismo. A implantação do stent e a manipulação do fio-guia podem ser simuladas com esse modelo.
- Tanque inteligente para coronária
-
Tanque inteligente para coronária
Tanque transparente que proporciona alta visibilidade para a simulação do uso do cateter com ou sem fluoroscopia de raios X. Não são necessários mais de seis litros de água para o treinamento.
- Bomba HEARTROID Tipo 1
-
Bomba HEARTROID Tipo 1
Nossa bomba pulsátil de desenvolvimento exclusivo pode ser ajustada em 30-120 bpm (1600-4000 ml/min em volume de fluxo). Imagens coronárias realistas são obtidas por padrões específicos do movimento do cilindro. A bomba e o tanque são conectados com conectores fáceis de preparar para evitar vazamentos de água e perdas de tempo.
- Tubos com bainha
-
Tubos com bainha
Tubos especiais com bainha.
Número de tubos: 2 ( 6･8Fr ) - Lubrificante
-
Lubrificante
Lubrificante especial para revestir a superfície interna do modelo de coração.
1 fl. oz. (dura 20 revestimentos) - Mangueiras
-
Mangueiras
Mangueira com junta de um toque.
Nossos produtos podem ser personalizados de acordo com as necessidades de cada cliente.
Entre em contato com a JMC para obter detalhes.
