Modelo EP (Eletrofisiologia)
EP

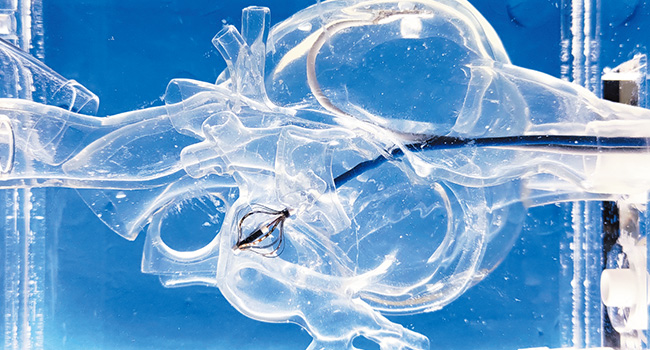

O modelo EP do HEARTROID facilita o treinamento técnico para manipulação de cateteres e mapeamento 3D, que são habilidades básicas necessárias para ablação por cateter. Com este modelo, o Método Brockenbrough (punção do septo atrial) guiado por ICE (ecocardiografia intracardíaca) também pode ser simulado. O modelo é apropriado para abordagens pela veia jugular interna e veia femoral.


Material
-
Série Hidrogel
Para campo eletromagnético e imagem ICE
-
Série Silicone
Para visualização por câmera

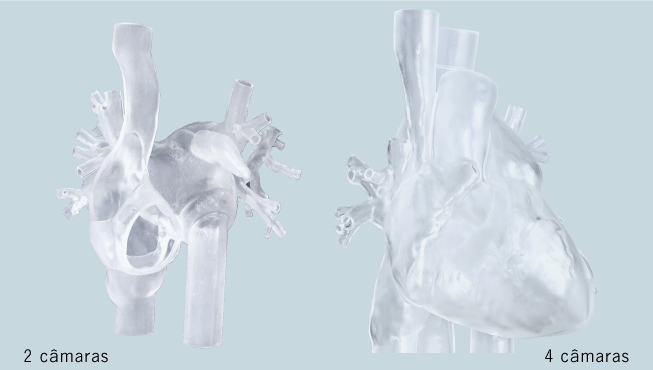

Geometria
-

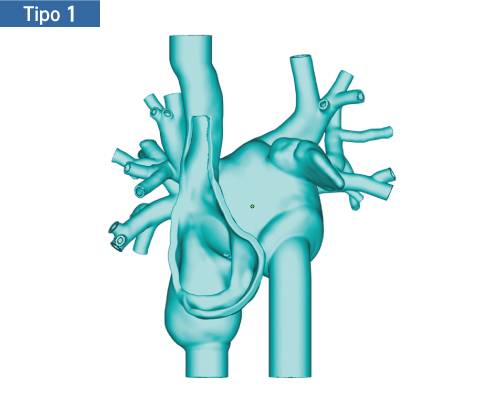

Design de 2 câmaras
AD e AE com VCS, VCI -

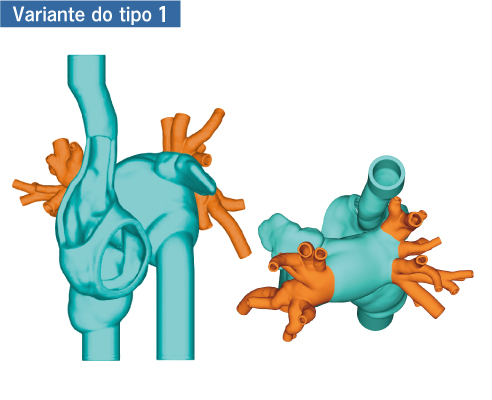

Design de 2 câmaras
VP direita: tronco comum
VP esquerda: trifurcação -

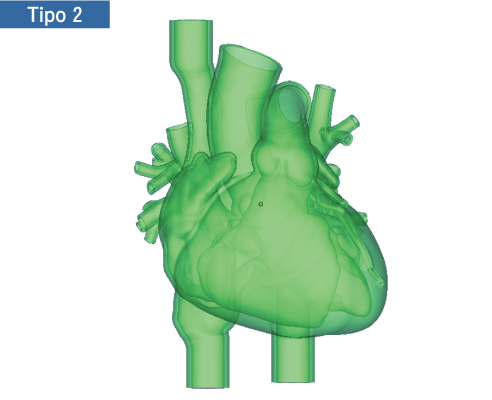

Design de 4 câmaras AD, AE, VD, VE com VCS, VCI e SC
-

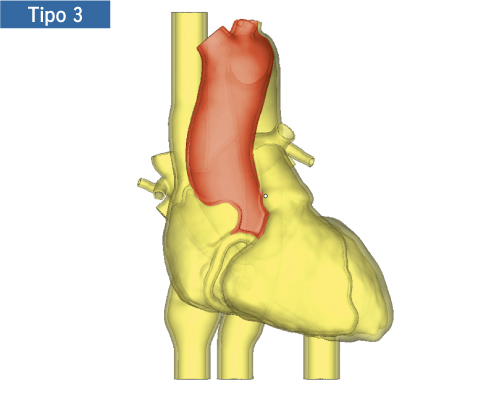

Design de 4 câmaras com VCS, VCI e SC Para abordagens retrógrada (arterial) e venosa
Procedimentos recomendados

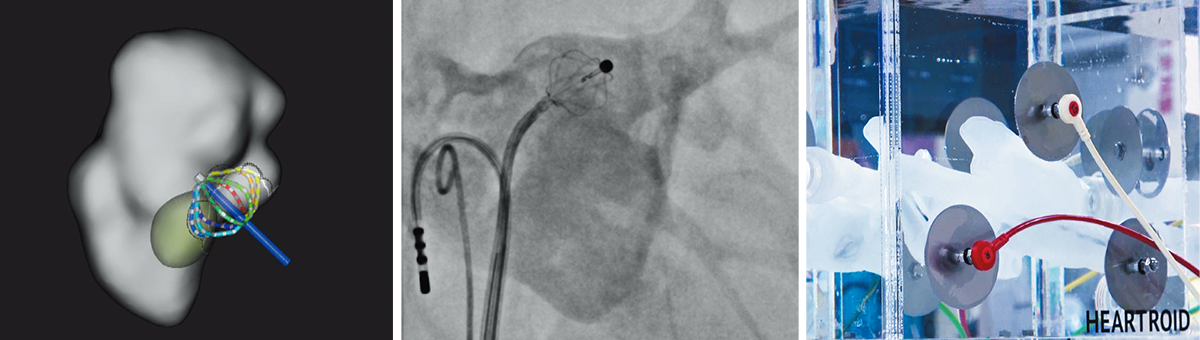

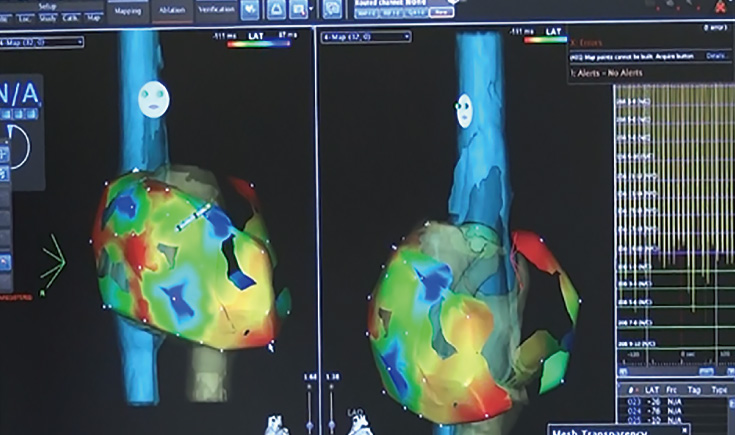

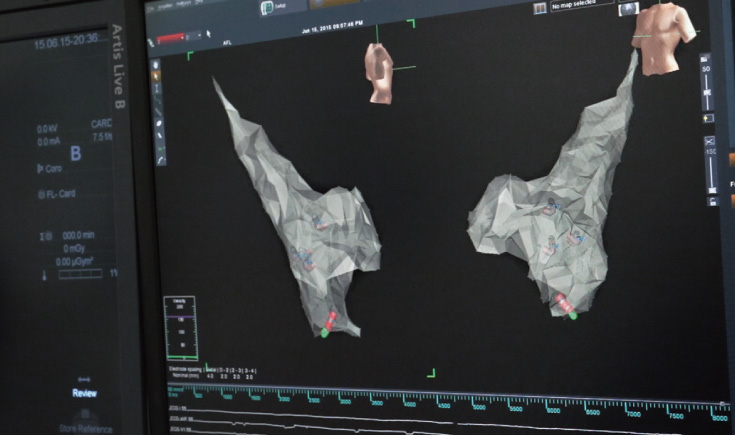

Mapeamento 3D (Criação de Geometria)

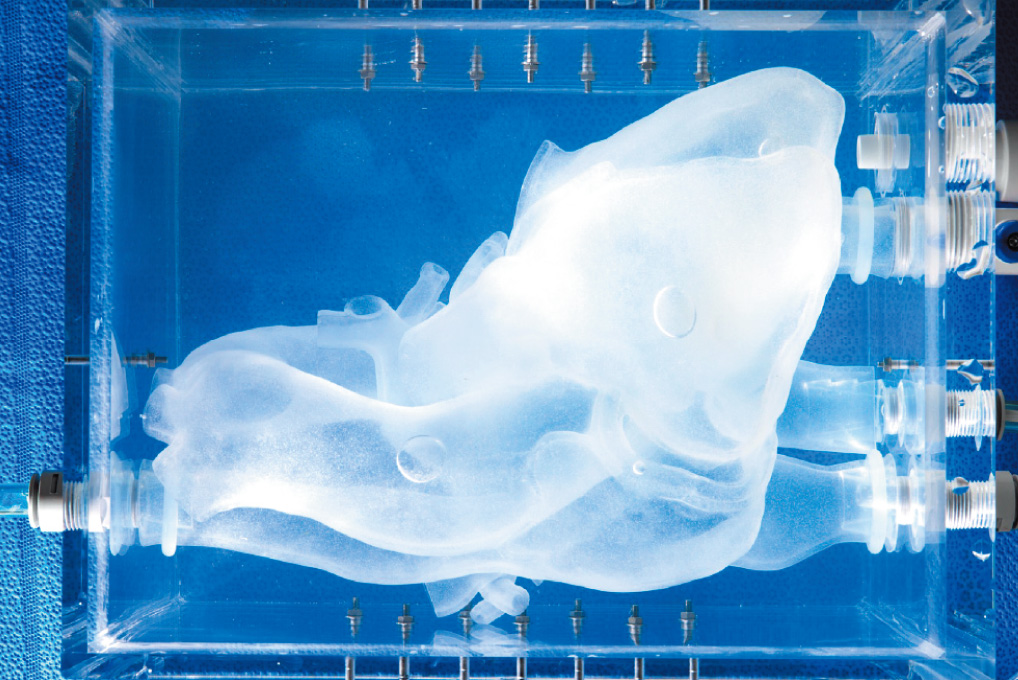

O modelo cardíaco de hydrogel com propriedade condutiva pode facilitar a simulação do processo de criação de geometria, que é o procedimento fundamental para eletrofisiologistas. Os tipos 1 e 2 são projetados para serem acessados a partir da VCI através do septo atrial, e a abordagem retrógrada pela artéria femoral é aceitável com o Tipo 3.

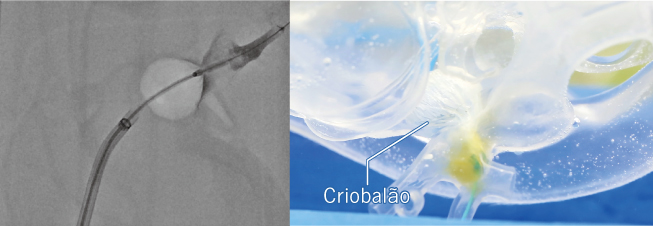

PVI (Ablação por criobalão)
O modelo PVI do HEARTROID facilita o treinamento simulado de um procedimento de isolamento da veia pulmonar, com ou sem visualização por raios X. Durante a ablação por cateter de criobalão, o operador pode verificar se o fluxo da veia pulmonar está bloqueado adequadamente usando uma bomba pulsátil incluída no conjunto padrão. Este modelo apresenta todas as quatro veias pulmonares (RSPV, RIPV, LSPV, LIPV), e o ICE (ecocardiografia intracardíaca) é utilizável ao passar pelo septo atrial.
Implantação de eletrodos para seio coronário e ramos

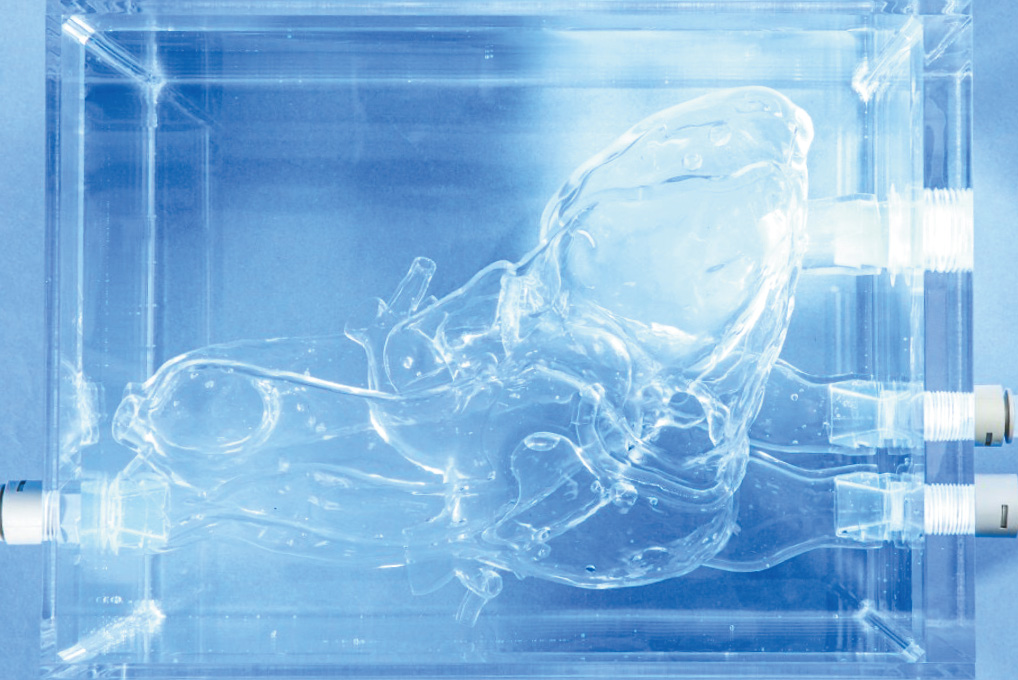

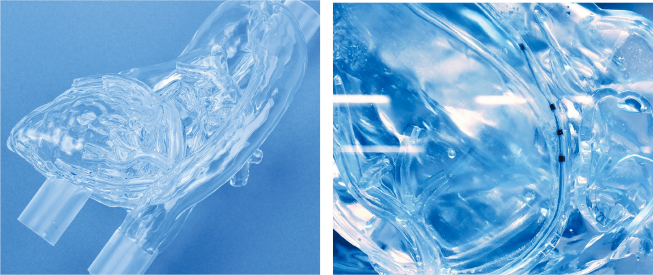

O modelo cardíaco transparente à base de silicone com SC (seio coronário) facilita o procedimento de implantação de eletrodos sob fluoroscopia de raios X e visualização por câmera. O seio coronário e as veias marginais podem ser visualizados com injeção de contraste.
Procedimentos compatíveis
Tipo1 | Tipo2 | Tiop3 | ||||
2 câmaras | 4 câmaras | Abordagem venosa | ||||
Silicone | Hidrogel | Silicone | Hidrogel | Silicone | Hidrogel | |
Mapeamento 3D (criação de geometria) | ||||||
Imagem ICE | ||||||
PVI com criobalão | ||||||
Implante de eletrodo para seio coronário e ramos |
- Conjunto Básico -

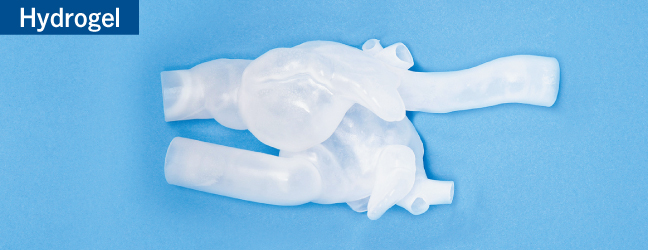

Modelo para EP (Série Hidrogel)

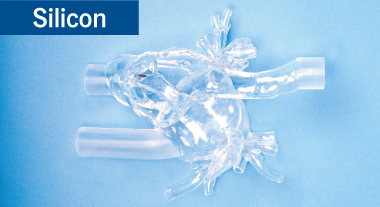

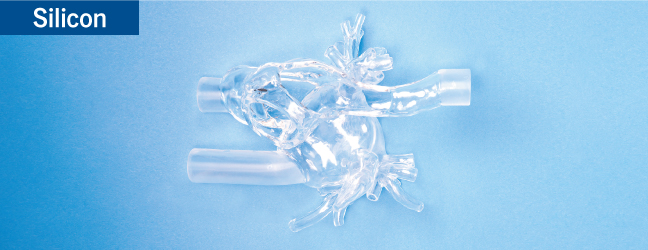

Modelo para EP (Série Silicone)

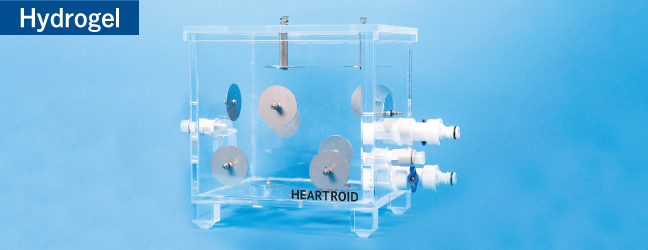

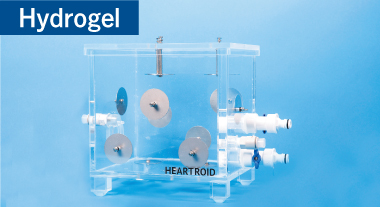

Tanque Inteligente para EP (Série Hidrogel)

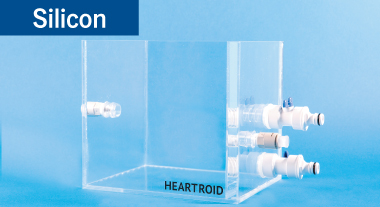

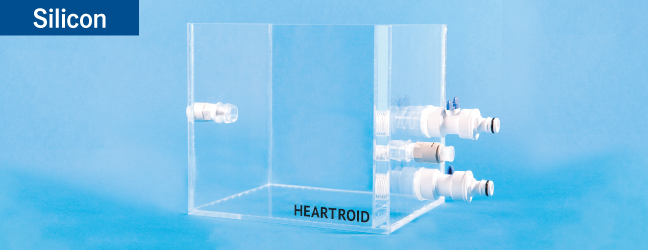

Tanque Inteligente para EP (Série Silicone)

Bomba Pulsátil HEARTROID Tipo-1
Nossa bomba pulsátil desenvolvida exclusivamente pode ser ajustada entre 30-120 bpm (1600-4000 ml/min em volume de fluxo). Imagens coronarianas realistas são obtidas por padrões específicos do movimento do cilindro. A bomba e o tanque são conectados com conectores de fácil preparo para evitar vazamentos de água e perdas de tempo.

Tubo com Bainha (24Fr)
Número de tubos: 1 (24Fr)

Lubrificante
Lubrificante especial para revestir a superfície interna do modelo cardíaco. 1 fl. oz. (dura para 20 aplicações)

Mangueiras
Mangueira com conexão de um toque.
- Conjunto Básico -

Modelo para EP (Série Hidrogel)

Modelo para EP (Série Silicone)

Tanque Inteligente para EP (Série Hidrogel)

Tanque Inteligente para EP (Série Silicone)

Pulsatile Pump
Our uniquely-developed pulsatile pump can be set by 30-120 bpm (1600-4000ml/min in flow volume.). Realistic coronary images are obtained by particular patterns of the cylinder movement. The pump and tank are connected with easy-to-prepare connectors to avoid water leaks and time losses.

Tubo com Bainha (24Fr)
Número de tubos: 1 (24Fr)

Lubrificante
Lubrificante especial para revestir a superfície interna do modelo cardíaco. 1 fl. oz. (dura para 20 aplicações)

Mangueiras
Mangueira com conexão de um toque.
